產(chǎn)品名稱：六硼化鑭（LaB6）
規(guī)格：0.8-10um（D50）
形貌：不規(guī)則
顏色：紫色
特點：高熔點、優(yōu)良的熱輻射性和顯微硬度、高電子發(fā)射率
用途：航空航天、核聚變反應堆、高溫涂層材料、儀器設(shè)備、醫(yī)療器械、冶金等領(lǐng)域
中文名稱：六硼化鑭
英文名稱：lanthanum hexaboride
CAS號：12008-21-8

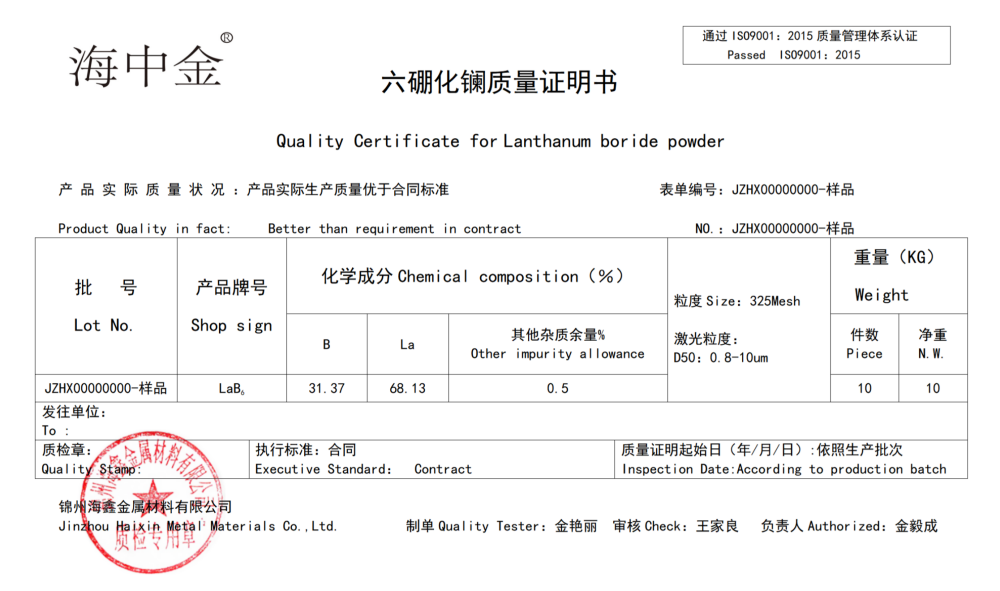

分子式：B6La
分子量：203.7715
密度（g/mL,20℃）：4.76
莫氏硬度： 9.5
室溫電阻：15～27μΩ
維氏硬度：27.7GPa
功函數(shù)：2.66eV
發(fā)射常數(shù)：29A/cm2·K2
熔點（ºC）：2715
CAS號：12008-21-8
MDL號：MFCD00151350
EINECS號：234-531-6
PubChem號：24854496
溶解性：難溶于水、鹽酸化學性質(zhì)：化學性質(zhì)很穩(wěn)定，不與水、氧，甚至也不與鹽酸反應；在室溫下，只與硝酸和王水反應；在有氧氣氛下，600～700℃時才會發(fā)生氧化。在真空氣氛中，LaB6材料易于和其他物質(zhì)或氣體反應，形成低熔點的物質(zhì)；在高溫下，形成的物質(zhì)會不斷揮發(fā)使六硼化鑭晶體低逸出功面暴露在發(fā)射面上，進而使六硼化鑭具有優(yōu)異的抗中毒能力。
硼化物的晶體結(jié)構(gòu)決定了它的一系列獨特性能：
1）由于硼原子之間強大的鍵結(jié)合力（晶格常數(shù)4.145Å），故為難熔化合物，熔點為2210℃。
2）化學性質(zhì)很穩(wěn)定，不與水、氧，甚至也不與鹽酸反應；在室溫下，只與硝酸和王水反應；在600～700℃時氧氣才會發(fā)生氧化。
3）在一定的溫度區(qū)間內(nèi)，膨脹系數(shù)接近于零。
4）在空氣中的穩(wěn)定性好，使用過程中的表面沾污可用真空熱處理來復原。
5）耐離子轟擊性能好，能承受高的場強。
6）由于金屬原子與硼原子之間沒有價鍵，金屬原子的價電子是自由的。所以硼化物具有高導電率，六硼化鑭的電阻大致與金屬鉛的電阻相同。其電阻率的溫度系數(shù)是正的。
7）若讓六硼化物在高溫下與難熔金屬接觸，硼將擴散入金屬的晶格中，并與金屬形成填隙式硼合金，與此同時硼框架將會瓦解，放任金屬原子蒸發(fā)。
8）當把硼化物加熱到相當?shù)臏囟葧r，晶體表面的金屬原子蒸發(fā)，但是立即被從晶格內(nèi)部擴散出來的金屬原子所補充，而硼框架保持不變，使得表面活性物質(zhì)的損失降到最低。
合成方法：
按化學計量混合攪拌少量的氧化鑭、硼和炭黑粉末(總共約1g)直至均勻，把反應物壓成薄片[1in（1in=0.0254m）×1/2in×1/16in]。薄片裝入1.5in高、直徑1.7in的石墨坩堝中。后者又放入更大的石墨坩堝中（4in高、直徑），通入氫氣，在1500℃加熱2h或在1800℃加熱1h。
結(jié)構(gòu)性質(zhì)：
因B6八面體網(wǎng)絡(luò)需兩個電子穩(wěn)定其結(jié)構(gòu)，La的三個價電子會有一個富裕，LaB6表現(xiàn)為金屬導體。金屬導體LaB6納米材料的表面等離子體共振吸收在1000nm左右，這可彌補ITO(氧化銦錫)等紅外阻隔材料在近紅外區(qū)域阻隔效果差的缺點，使LaB6成為一種重要的紅外阻隔材料。由于LaB6結(jié)構(gòu)中B原子間強烈的共價鍵，形成緊密的空間網(wǎng)絡(luò)，使之具有低揮發(fā)性，低逸出功，高熔點、高強度和高穩(wěn)定性等特點。
用途：用途十分廣泛，已成功應用于雷達航空航天、電子工業(yè)、儀表儀器、醫(yī)療器械、家電冶金、環(huán)保等二十余個軍事和高科技領(lǐng)域。1）電子發(fā)射陰極。由于電子逸出功低，可獲得中溫發(fā)射電流最大的陰極材料，尤其是高品質(zhì)的單晶體，是適用于大功率電子發(fā)射陰極的理想材料。2）高亮度點光源。用于制備電子顯微鏡的核心元件，如選擇光學過濾器、軟X衍射單色器及其他電子束光源。3）高穩(wěn)定和高壽命系統(tǒng)元件。優(yōu)異的綜合性能使其在各種電子束系統(tǒng)中獲得應用，如電子束雕刻、電子束熱源、電子束焊槍以及加速器等工程領(lǐng)域中用于制作高性能元件。
包裝儲存：密封保存于干燥、陰涼的環(huán)境中，不宜暴露空氣中，防受潮發(fā)生氧化團聚，影響分散性能和使用效果
